Seviye Ölçüm Teknolojisi

Günümüzde, seviye ölçüm teknolojisi kimya, petrokimya, çevre ve ilgili diğer endüstrilerde yönetim ve proses kontrolünün temelini oluşturmaktadır. Kapsamlı programımız, özel ölçüm ve kontrol sorunlarınızı çözmenize ve çok çeşitli koşullar altında herhangi bir ortamın hassas seviyesini algılamanıza yardımcı olmamızı sağlar.

Sürekli seviye ölçüm verisine mi ihtiyacınız olduğu yoksa bir ortamı nokta seviye ölçümü ile mi izlemek istediğiniz, bir yöntem meselesidir. Pepperl+Fuchs, özel ihtiyaçlarınıza göre uyarlanmış ölçüm teknolojisi ile size destek olur.

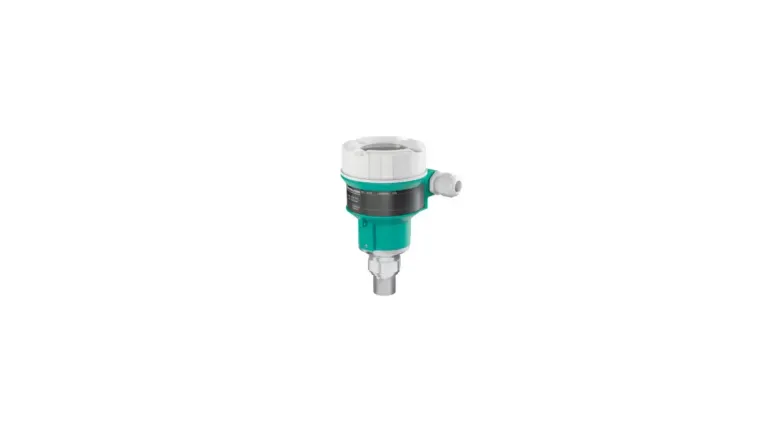

Hidrostatik Basınç Sensörleri

Ölçüm Prensibi Bir sıvıdaki basınç, dolum yüksekliği arttıkça artar. Bu hidrostatik basınç, paslanmaz çelik bir diyafram aracılığıyla ölçüm hücresine iletilir. Köpük, birikinti, sıvının dalgalanan elektriksel özellikleri ve kap tasarımı ölçüm değerlerini etkilemez. Çalışma Modu Yoğunluk biliniyorsa, bir sıvının dolum seviyesi hidrostatik basınç ile belirlenebilir. Piezoresistif ölçüm hücresi, paslanmaz çelik bir ayırma membranı ve diyafram contası aracılığıyla ölçülen sıvıya bağlanır. Ölçüm hücresinin değeri, bir sinyal dönüştürücü aracılığıyla aşağıdaki çıkış sinyallerinden birine dönüştürülebilir: 4…20 mA analog sinyal HART protokolü ile 4…20 mA analog sinyal PROFIBUS PA dijital sinyal Basınç sensörleri aşağıdaki versiyonlarda mevcuttur: Harici montaj tipi Çubuk tipi Askılı tip

Ürünleri Görüntüle

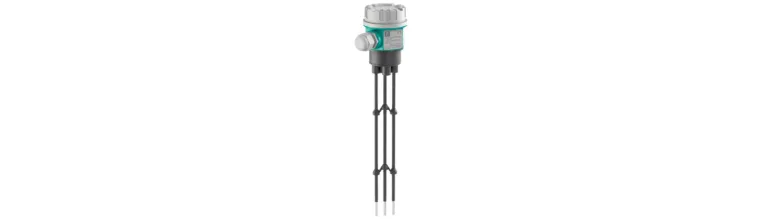

İletken Seviye Limit Şalterleri

Ölçüm Prensibi Bir sıvı ortamın iletkenliği büyük ölçüde değişebilir. Sıvı, elektrodun kurulum yüksekliğine göre belirlenen dolum sınırına ulaştığında, sıvı ortam iki elektrot arasındaki (veya kap duvarı ile bir elektrot arasındaki) doğru akımsız alternatif akım devresini kapatır. Akım tüketimindeki ani artıştan bir anahtarlama sinyali üretilir. Asitler, alkaliler ve su içeren çözeltiler iletkendir ve çok iyi algılanır. Agresif sıvılar, yüksek dirençli malzemelerden yapılmış problar kullanılarak sorunsuz bir şekilde tespit edilebilir. Yakıtlar, yağlar ve çözücüler gibi yanıcı sıvılar iletken değildir ve bu ölçüm prensibiyle ölçülemez. Çalışma Modu İzlenmesi gereken iletken sıvının yüzeyinin üzerine iki elektrot monte edilir. Sıvı seviyesi, her iki elektrodun da sıvı ile temas edeceği noktaya yükselirse, bağlı bir rölenin akım devresi iki elektrot ve sıvı aracılığıyla tamamlanır ve bir anahtarlama sinyali etkinleştirilir. Sıvının minimum iletkenliği 10 μS/cm olmalıdır. Bu koşullar, saf çözücüler hariç, su, asitler ve alkaliler gibi hemen hemen tüm iletken sıvılar tarafından yerine getirilir. Birden fazla anahtarlama noktasına ihtiyaç duyulursa, birden fazla elektrot kullanılmalıdır. Sıvıdaki elektriksel etkilerden kaçınmak için ölçümde doğru akımsız bir alternatif akım kullanılır. Bu, bir elektrot rölesi veya bir dönüştürücü (converter) tarafından üretilir. Bu ölçüm yöntemi ile fazlar arası seviye tespiti (interfacial level detection) kolay ve ekonomik olarak gerçekleştirilebilir. Özellikle yağ ve benzin ayırıcılarda, su ile iletken olmayan sıvı arasındaki sınır değerinin tespiti kolaydır.

Ürünleri Görüntüle

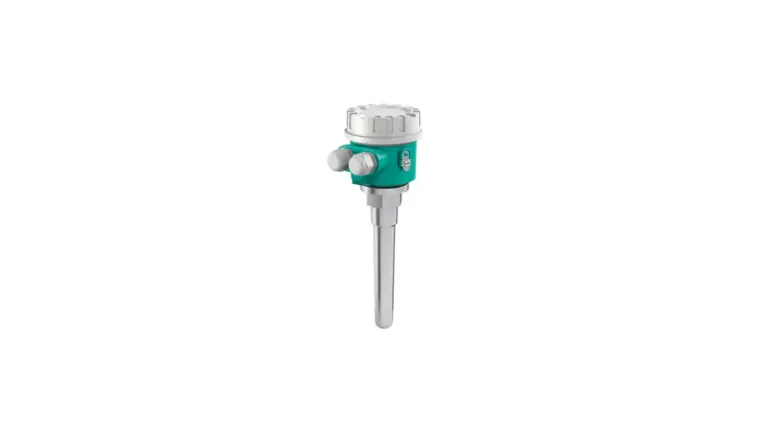

Kapasitif Seviye Limit Şalteri

Ölçüm Prensibi Metal bir kap içine monte edilmiş yalıtımlı bir metal prob, metal duvarla birlikte, kapasitesi ortam seviyesi arttıkça sürekli artan bir kapasitör oluşturur. Bu nedenle, kapasitif ölçümler için sabit bir bağıl dielektrik sabitine (permittivite) sahip bir ortama ihtiyaç duyulur. Basit ve sağlam yapı (çubuk veya halat sensör olarak), sıvılar, taneli katılar, iletken ve iletken olmayan ortamların seviye ölçümüne olanak tanır. Çalışma Modu Metal kap duvarı ve ölçüm sensörü, bir kapasitörün iki elektrodunu oluşturur. Ortamın dielektrik sabiti nedeniyle, seviye arttıkça kapasitans değişir.

Ürünleri Görüntüle

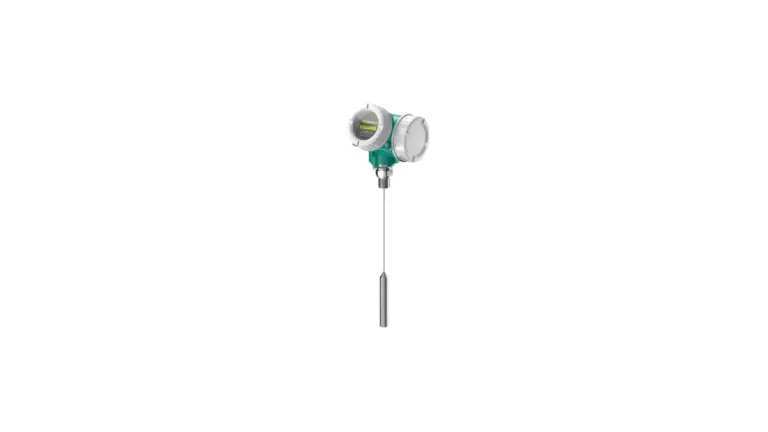

Kılavuzlu Seviye Radar

Ölçüm Prensibi Sistem, bir sensör çubuğuna/kablosuna yönlendirilen ve dolum malzemesi tarafından yansıtılan bir elektromanyetik darbenin yansımasına dayanır. Sensöre entegre elektronik, darbenin yankı süresinden dolum durumunu belirler ve bunu ekranda gösterir. Elektromanyetik darbe gönderilir, dolum malzemesi üzerinde yansıtılır ve tekrar alınır. Darbenin yankı süresi, ortamın yüzeyine olan mesafe ile orantılıdır. Ölçüm prosedürü ve ölçümün doğruluğu; basınç, sıcaklık, buhar, toz, köpük, viskozite, iletkenlik ve pH değerinden bağımsızdır. Çalışma Modu Sıvılar ve dökme katılar için bu sürekli seviye ölçümü, bir çubuk veya halat boyunca yönlendirilen, zaman alan reflektometresi (TDR) prensibine göre mikrodalga darbelerinin yayılma süresi ölçümüne dayanır. Yüksek frekanslı bir darbe, tek bir iletken olan sensör çubuğu boyunca yönlendirilir ve ortam yüzeyi tarafından yansıtılır. Arayüz elektroniği, darbenin yayılma süresinden dökme malzemenin seviyesini belirler. Ölçüm prensibi, büyük ölçüde basınç, sıcaklık veya hareketli yüzeyler gibi proses etkilerinden bağımsızdır.

Ürünleri Görüntüle

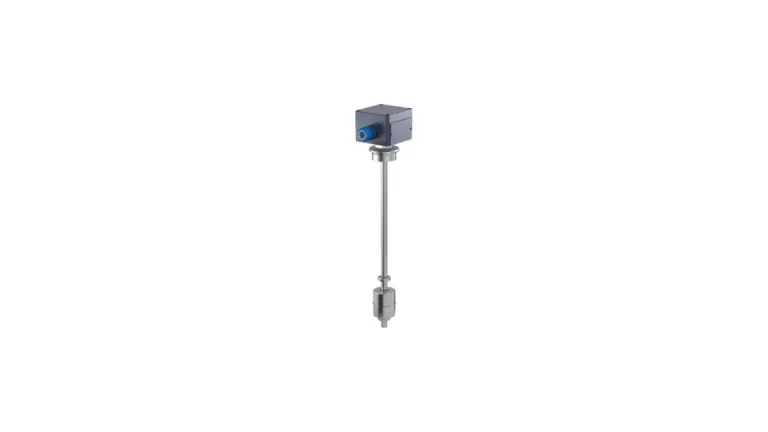

Manyetik Daldırma Probları

Pepperl+Fuchs'un manyetik daldırma probları esneklik için tasarlanmıştır. Plastik veya paslanmaz çelik olarak sunulan bu sağlam problar, sıvı ortamların farklı gereksinimlerine uyum sağlar. Hem sınır tespiti hem de sürekli ölçüm sağlayan bu problar, her iki ölçüm yönteminin aynı anda kullanılmasına olanak tanır.

Ürünleri Görüntüle

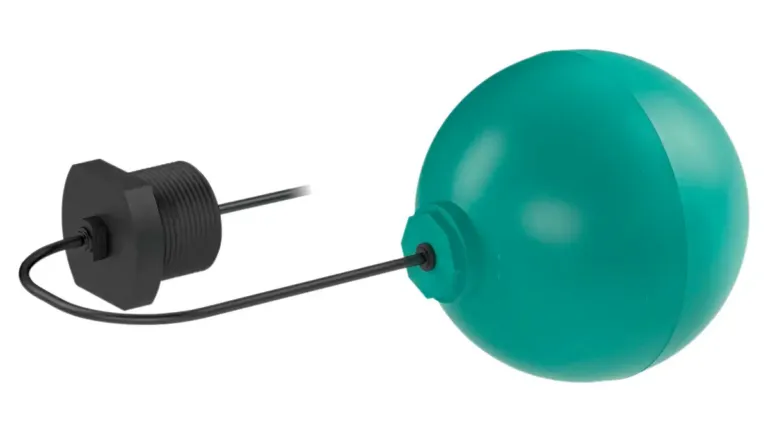

Şamandıralı Seviye Şalterleri

Ölçüm Prensibi Şamandıralı seviye anahtarları, sıvılarda basit limit değer tespiti için kullanılır. Sıvının yoğunluğunun daha yüksek olması nedeniyle, şamandıralı seviye anahtarı sıvı yüzeyinde yüzer. Şamandıralı seviye anahtarı, uygulama için uygun bir seviyede kablo bağlantısı (kablo tutturucu) aracılığıyla sabitlenir. Anahtarlama süreci, sensörün sallanma hareketleri ile tetiklenir. Anahtarlama elemanları olarak indüktif anahtarlar (initiators) ve mikro anahtarlar kullanılır. Çalışma Modu Şamandıralı seviye anahtarı, yerleşik bir anahtarlama elemanına sahip bir şamandıra gövdesinden ve bir bağlantı kablosundan oluşur. Anahtarlama elemanı, yatay pozisyonu her iki yönde de geçtiğinde anahtarlama yapar. Cıvasız (cıva içermeyen) aşağıdaki anahtarlama elemanları mevcuttur: İndüktif anahtarlar (Initiators) İndüktif konum tespiti olan küçük çalıştırma bilyeleri (Small operation balls with inductive position detection) Çalıştırma bilyesi olan mikro anahtarlar (Micro-switches with operation ball)

Ürünleri Görüntüle

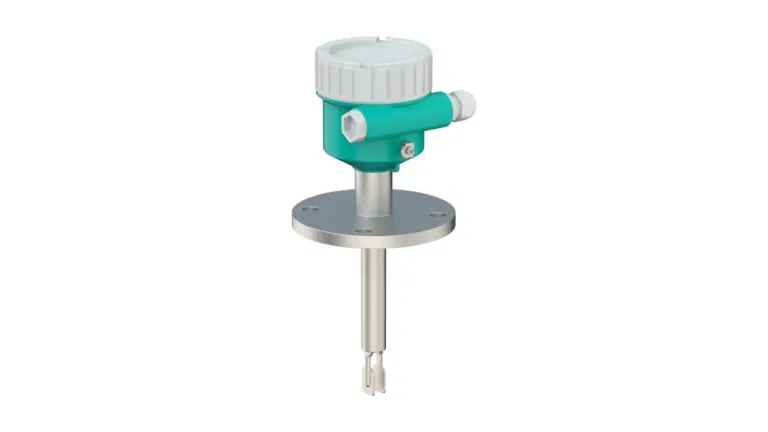

Titreşimli Limit Şalteri

Bir titreşim çatalının piezoelektrik olarak etkinleştirilen titreşimi, çatal ortama temas ettiğinde sönümlenir (damp). Elektronik bir sistem, bu değişikliği kullanarak anahtarlama sinyalini belirler. İşlev, ortamın fiziksel özelliklerindeki dalgalanmalardan bağımsızdır. Çalışma Modu Bir titreşim çatalının iki kanadı, piezoelektrik bir kaynak kullanılarak çalıştırılır. Havada, titreşim çatalı kendi rezonans frekansında titreşir. Yükselen sıvıya daldırıldığında, titreşimin frekansı ve genliği azalır (redüktedir). Bu değişiklik elektronik olarak değerlendirilir ve anahtarlama sinyalini üretir.

Ürünleri Görüntüle

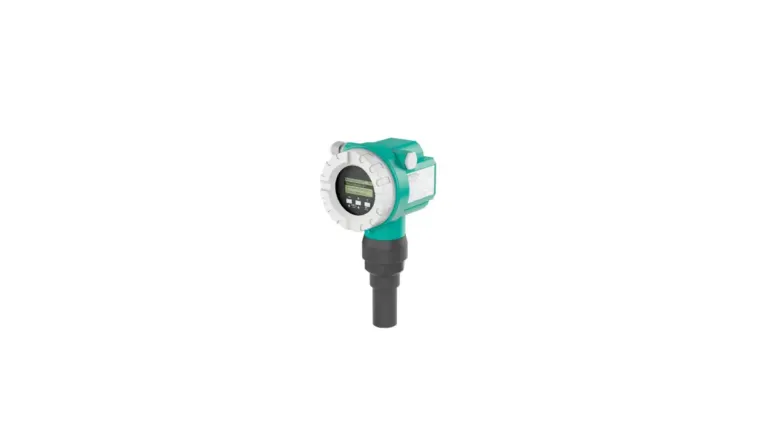

Ultrasonik Seviye Sensörleri

Ölçüm Prensibi Seviye yüksekliği, ultrasonik darbelerin sensörden ortamın yüzeyine gidip geri dönmesi için geçen süreden hesaplanır. Ortamın kimyasal ve fiziksel özellikleri ölçüm sonucunu etkilemez. Bu nedenle, agresif ve aşındırıcı, viskoz ve yapışkan ortamlar sorunsuz bir şekilde ölçülebilir. Çalışma Modu Bu sürekli seviye ölçümü, ultrasonik darbelerin ortamın yüzeyine gidip geri dönme süresine dayanır. Sensör monte edilirken tipik blok mesafesi dikkate alınmalıdır. Pürüzlü sıvı yüzeyleri ve taneli katıların doldurulması ve boşaltılması sırasındaki değişen açı, ultrasonik darbelerin yansımasını etkileyebilir ve ölçümü olumsuz yönde etkileyebilir.

Ürünleri Görüntüle
